二氧化硅怎么研磨？實驗室二氧化硅研磨解決方案

　　二氧化硅是自然界中常見的一種物質(zhì)，純凈的天然二氧化硅晶體，是一種硬脆性、難溶的無色透明的固體，常作為各類產(chǎn)品的制造原材料。雖然二氧化硅比較容易粉碎，但對均勻性的要求比較高，普通的研磨方法很難做到均勻研磨，要想提高二氧化硅的研磨均勻性，就需要使用研磨能量較高的儀器設(shè)備。

　　行星式球磨是利用研磨球高頻撞擊和強力摩擦來細(xì)致研磨樣品的一種方法，而行星式球磨機分為齒輪傳動和皮帶傳動，就機械結(jié)構(gòu)和實際應(yīng)用來說，皮帶傳動的行星球磨機轉(zhuǎn)速更高，研磨時產(chǎn)生的能量就更大。東方天凈TJX行星式球磨機是采用皮帶傳動的實驗室球磨機，并加入漲緊輪防止皮帶打滑，下面就來看看東方天凈行星式球磨機研磨二氧化硅的過程及結(jié)果報告。

二氧化硅研磨方案

研磨儀器：TJX-410行星式球磨儀

TJX行星式球磨儀

適配研磨套件：2個100ml的瑪瑙材質(zhì)球磨罐，標(biāo)配數(shù)量瑪瑙球

研磨方式：干法球磨

研磨時間：90分鐘

過程及結(jié)果：將適量二氧化硅顆粒和配置好的研磨球一起放入球磨罐中，蓋上蓋子，將球磨罐固定在罐座中，通過儀器面板設(shè)定電機轉(zhuǎn)速為3000rpm（球磨罐自轉(zhuǎn)轉(zhuǎn)速約為1000rpm），研磨時間為90分鐘。

　　90分鐘后，即可得到研磨完成的二氧化硅材料，并在激光粒度分布儀中進行粒度分析，其中位粒徑D50為3.786μm。由于二氧化硅不與水反應(yīng)，我們可以采取加超純水濕磨的方式進行研磨，研磨后樣品的中位粒徑D50為1.422μm，且部分顆粒達(dá)到百納米級。

樣品研磨后形態(tài)：

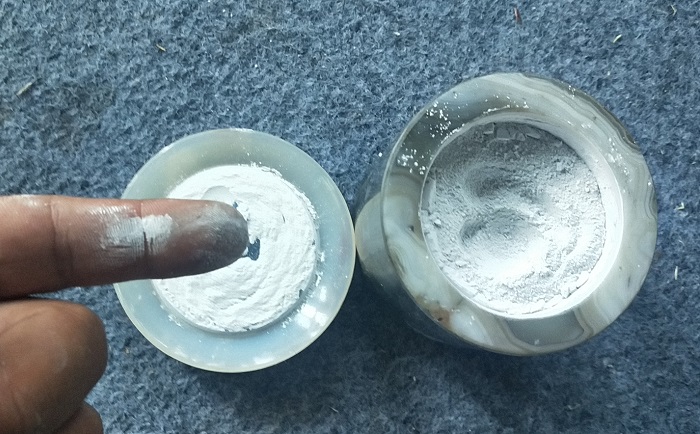

二氧化硅干法球磨后

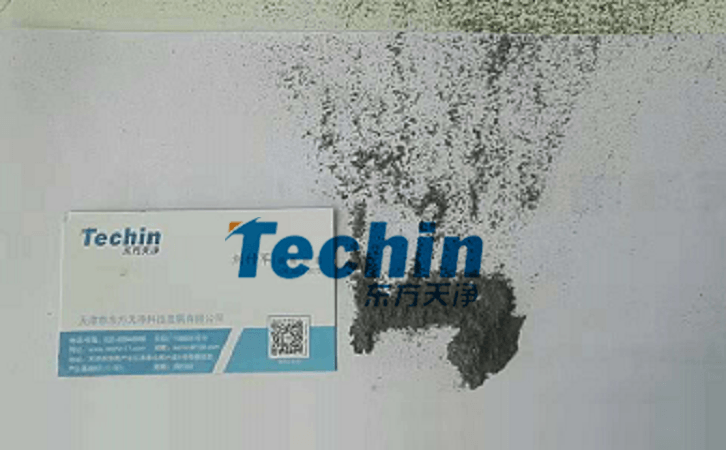

二氧化硅研磨后顯微鏡圖

研磨后樣品的粒度分析報告：

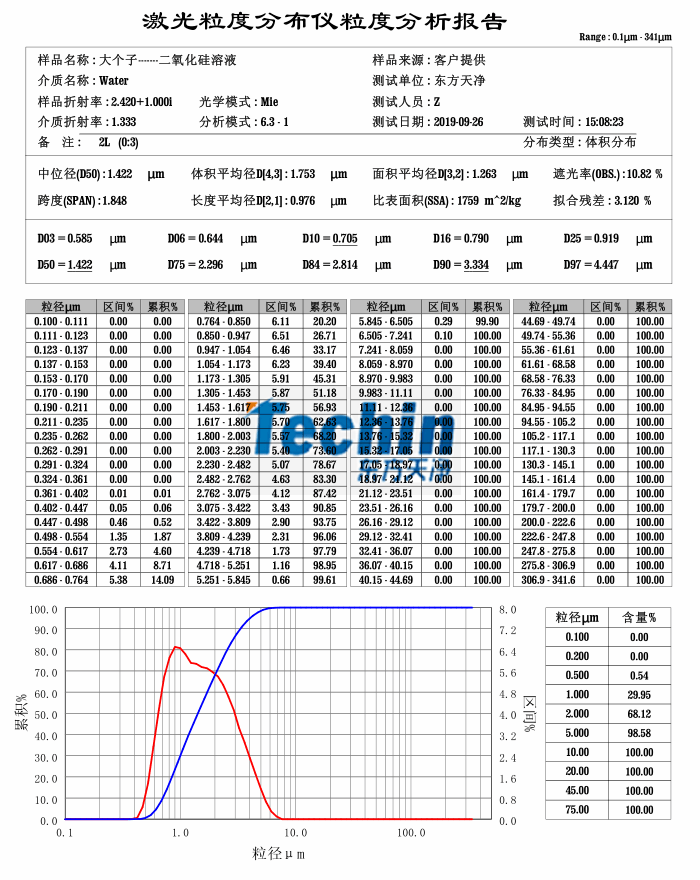

東方天凈TJX行星式球磨儀濕法研磨二氧化硅粒度分析報告

*本報告實驗結(jié)果僅對該提供測試樣品負(fù)責(zé)

　　以上就是在實驗室中使用東方天凈TJX行星式球磨儀研磨二氧化硅的解決方案了，對于二氧化硅這類硬脆性的材料，行星式球磨才是其正確打開的方式，東方天凈TJX行星式球磨機采取皮帶加漲緊輪結(jié)合的傳動方式，提高了儀器的轉(zhuǎn)速，增加了研磨能量，確保了研磨的均勻性和重復(fù)性，從而實現(xiàn)二氧化硅的穩(wěn)定研磨。
